(CCDS) Upper Rate Behavior 총정리





https://www.ecgbook.com/upper-rate-ddd-pacemaker/

Upper Rate Behavior of DDD Pacemaker - ECG







📝 [CCDS 개념 정리] Pacemaker Upper Rate Behavior

Upper Rate Behavior는 심방의 내재적 박동수(Intrinsic Atrial Rate)가 기기에 설정된 최대 추적 박동수(MTR) 또는 TARP(Total Atrial Refractory Period) 한계를 넘어설 때, 심실 조율(VP)이 어떻게 반응하는지를 결정하는 핵심 메커니즘입니다.

핵심 공식 리마인드

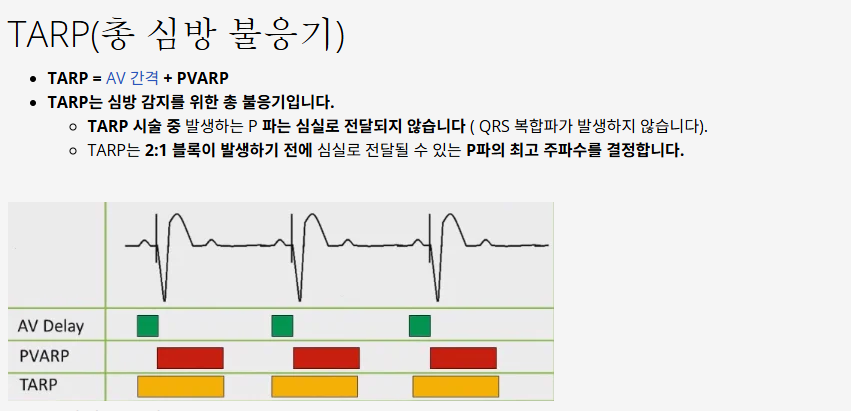

• TARP (Total Atrial Refractory Period) = SAV Delay + PVARP
• 2:1 Block Rate = 60,000 / TARP (ms)

🔴🔴중요 🔴🔴

📌 시나리오 A: Wenckebach 없이 바로 2:1 Block으로 빠지는 경우 (MTR < = TARP) 간격

📌 시나리오 B: 1:1 ➔ Wenckebach ➔ 2:1 Block (전형적인 3단계) (TARP < MTR) 간격

 - (시나리오B)심방 속도가 점점 빨라질 때 심박동기가 보이는 반응을 순서대로 기억하세요.

1. 1:1 Tracking (정상 추적): 심방 속도 < 상한 속도(MTR)
2. Pacemaker Wenckebach (벤케바흐): MTR < 심방 속도 < TARP (AS-VP 간격이 늘어나다가 가끔 한 번씩 VP가 빠짐)
3. 2:1 Block (2:1 차단): 심방 속도 > TARP (AS-AR이 교대되며 심실 박동수가 정확히 절반으로 뚝 떨어짐)

---

📌 시나리오 A: Wenckebach 없이 바로 2:1 Block으로 빠지는 경우

환자의 TARP 간격이 MTR 간격보다 길거나 같을 때 발생합니다. (즉, 2:1 Block Rate ≤ MTR)

• 세팅 예시:
  • SAV: 200 ms
  • PVARP: 300 ms
  • MTR: 130 bpm (간격 461 ms)
• 파라미터 계산:
  • TARP = 200 + 300 = 500 ms
  • 2:1 Block Rate = 60,000 / 500 = 120 bpm
• 기기 동작 (심방 박동수 증가 시):
  1. 1:1 Tracking: 심방이 119회까지 뛸 때는 심실도 119회로 1:1 추적합니다.
  2. Sudden 2:1 Block: 심방이 120회에 도달하는 순간, 심방 간격이 TARP(500ms)와 같아집니다. 설정된 MTR(130회)에 도달하기도 전에 즉각적으로 2:1 Block이 발생하여 심실 박동수는 60회로 절반이 떨어집니다.
• CCDS 포인트: 환자가 운동 중 심박수가 점진적으로 오르지 못하고 어느 순간 갑자기 뚝 떨어지는 증상(Rate drop)을 호소할 수 있는 부적절한 세팅입니다.

---

📌 시나리오 B: 1:1 ➔ Wenckebach ➔ 2:1 Block (전형적인 3단계)

환자의 TARP 간격이 MTR 간격보다 짧을 때 발생합니다. (즉, 2:1 Block Rate > MTR)

• 세팅 예시:
  • SAV: 150 ms
  • PVARP: 250 ms

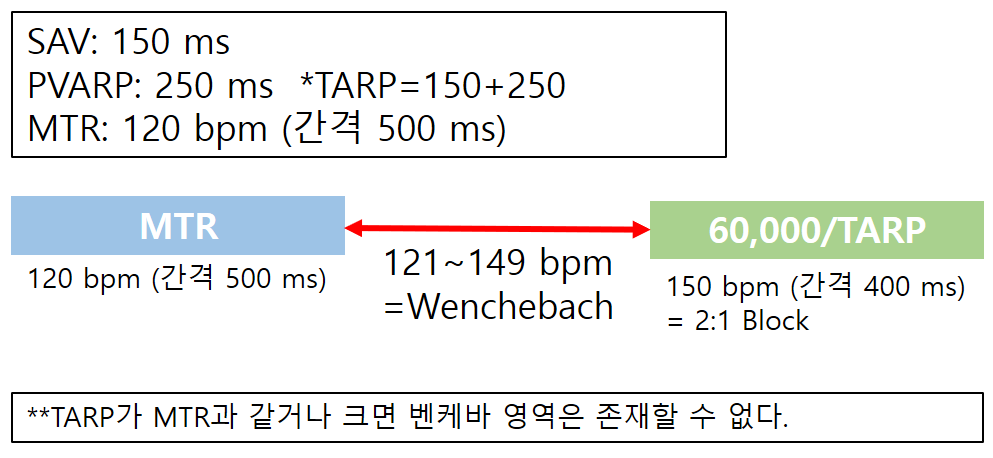

  • MTR: 120 bpm (간격 500 ms)
• 파라미터 계산:
  • TARP = 150 + 250 = 400 ms
  • 2:1 Block Rate = 60,000 / 400 = 150 bpm
• 기기 동작 (심방 박동수 증가 시):
  1. 1:1 Tracking (< 120 bpm): 심방 박동이 MTR(120회) 이하일 때는 심실이 그대로 1:1로 따라갑니다.
  2. Wenckebach (121 bpm ~ 149 bpm): 심방 박동이 MTR을 초과하지만 2:1 Block Rate(150회)에는 도달하지 않은 구간입니다. 기기는 MTR 한계를 넘지 않기 위해 SAV(Sensed AV Delay)를 점진적으로 연장(Extension)합니다. 결국 P파 하나가 PVARP에 빠져(AR) 심실 조율이 한 번 생략(Dropped beat)됩니다.
  3. 2:1 Block (≥ 150 bpm): 심방 박동이 150회에 도달하면 간격이 TARP(400ms)보다 짧아져, 심방 신호 2개당 1개만 심실로 전달됩니다. 심방 160회 ➔ 심실 80회.

---

📊 일반적인 파라미터 설정 범위 (Typical Programming Ranges)

실제 임상 및 시험 기준에서 주로 사용되는 파라미터의 정상 범주입니다.

1. AV Delay (SAV/PAV)
   • 범위: 120 ~ 200 ms (보통 SAV가 PAV보다 20~30ms 짧게 설정됨)
   • 참고: 높은 심박수에서는 생리적인 PR 간격 단축을 모방하기 위해 Rate Adaptive AV Delay (Dynamic AV Delay) 기능을 켜는 것이 일반적입니다.
2. PVARP (Post Ventricular Atrial Refractory Period)
   • 범위: 200 ~ 350 ms
   • 참고: 역전도(Retrograde Conduction)로 인한 PMT(Pacemaker-Mediated Tachycardia)를 예방하기 위해 환자의 VA Conduction Time보다 길게 설정해야 합니다. 최근에는 Sensor-indicated rate에 따라 PVARP가 자동으로 짧아지는 Auto/Dynamic PVARP를 주로 사용합니다.
3. MTR (Maximum Tracking Rate)
   • 범위: 110 ~ 140 bpm (환자의 연령과 활동량에 따라 상이)
   • 참고: 최대 심박수 공식(220 - 환자 나이)의 70~80% 수준으로 설정하거나, 허혈성 심질환 여부 등을 고려하여 제한적으로 설정합니다.
4. TARP (Total Atrial Refractory Period)
   • 직접 설정하는 값이 아니라 SAV + PVARP의 결과값이지만, 보통 350 ~ 450 ms 내외로 형성되도록 두 파라미터를 조절하여 적절한 Wenckebach 구간을 확보합니다.

---

💡 질문에 대한 답변

"이 모든 시나리오의 전제는 1. DDD일것 2. AS(자기리듬)-VP 상황일것 맞니?"

네, 아주 정확하게 짚으셨습니다. 두 가지 전제 조건이 모두 맞습니다.

1. 동작 모드 (DDD 또는 VDD): Upper Rate Behavior는 기본적으로 '심실이 심방의 신호를 추적(Tracking)'할 때 발생하는 현상입니다. 심방을 감지(Sensing)하고 그에 맞춰 심실을 조율(Pacing)하는 기능이 있어야 하므로, DDD 모드뿐만 아니라 심방 리듬을 감지하여 심실을 조율하는 VDD 모드에서도 동일한 전제 하에 이 현상들이 발생합니다.
2. AS-VP 상태: 환자 본연의 심방 동결절 리듬(Intrinsic Atrial Rhythm)이 점차 빨라지는 상황, 즉 AS(Atrial Sensed) 상태에서 기기가 이를 따라가며 VP(Ventricular Paced)를 제공하는 상황이 맞습니다. 만약 심방도 기기가 뛰게 하는 AP-VP 상황이라면, 심박수 증가는 환자 자신의 리듬이 아니라 센서에 의한 조율(Rate Response, 즉 DDDR의 Sensor Rate) 때문입니다. 이 경우에는 MTR(Tracking)이 아니라 MSR(Maximum Sensor Rate)의 제한을 받으며, 기기가 알아서 심방 조율 간격을 조절하므로 Wenckebach나 2:1 Block 같은 전형적인 Tracking 한계 반응이 나타나지 않습니다.





🌟 1단계: 반드시 외워야 할 "속도 설정 계층 (Rate Hierarchy)"

페이스메이커의 모든 행동은 엔지니어가 설정해 둔 '속도 제한선'을 기준으로 결정됩니다. 아래의 순서를 반드시 기억하세요.

(속도가 느린 것부터 빠른 순서입니다)

1. 기본 하한 속도 (Base Rate / Lower Rate Limit): 예) 60 bpm
   • 기계가 환자를 지켜주는 최후의 보루. 아무리 심장이 안 뛰어도 이 속도는 무조건 보장합니다.
2. 최대 상한 추적 속도 (MTR / UTR): 예) 120 bpm ( Maximum Tracking Rate / Upper Tracking Rate )
   • 기계가 심방(P파)을 1:1로 쫓아가서 심실(VP)을 때려주는 한계치입니다. "이 속도 이상으로는 심실을 빨리 뛰게 하지 않겠다"는 안전장치입니다.
3. 2:1 차단 한계점 (TARP에 의해 결정): 예) 150 bpm
   • 기계의 절대 불응기(TARP = AV Delay + PVARP) 때문에 물리적으로 모든 신호를 볼 수 없는 한계점입니다.
4. 자동 모드 전환 속도 (AMS Trigger Rate): 예) 170 bpm
   • 이 속도를 넘으면 기계는 "이건 운동이 아니라 심방세동 같은 부정맥이다!"라고 판단하고 추적(Tracking)을 완전히 포기해 버립니다.



🌟 2단계: 4가지 핵심 시나리오 완벽 비교

환자의 심방 속도(또는 역행성 가짜 신호)가 이 제한선들을 넘나들 때 벌어지는 4가지 현상입니다.

① PMT (페이스메이커 매개성 빈맥) - "기계가 속은 상태"

• 원인: 심실에서 거꾸로 올라온 역행성 P파를 기계가 정상 신호로 착각해서 무한 루프가 형성됨.
• 특징: 정확히 MTR 속도 (또는 그보다 약간 느린 속도)로 매우 규칙적(Regular)이게 뜀.
• 해결책: 기계가 의심하고 테스트해 본 뒤, 한 박자의 PVARP를 길게 연장(Extend PVARP)하여 방패로 막아 루프를 끊음.

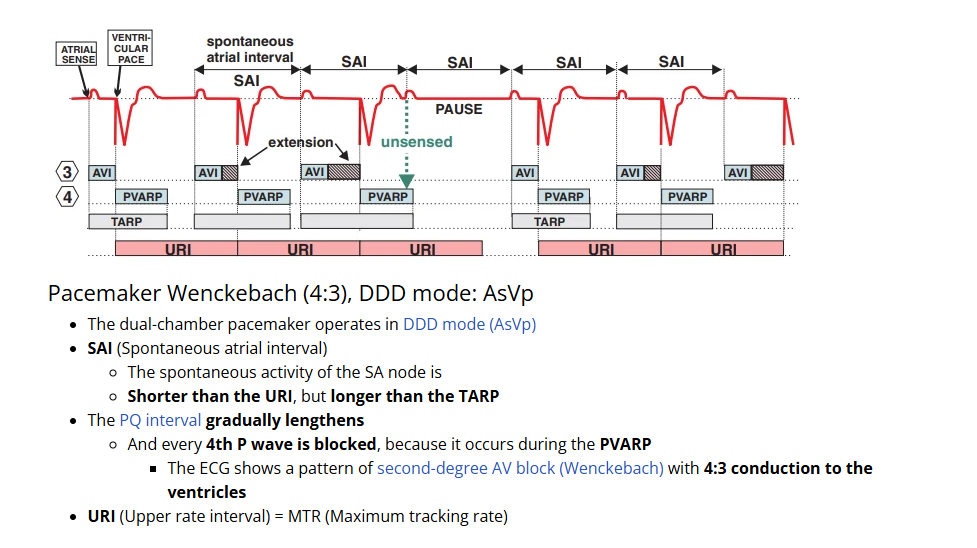

② Pacemaker Wenckebach (벤케바흐) - "MTR 제한에 걸린 상태"

• 조건: 환자의 심방 속도가 MTR보다는 빠르지만, TARP 제한보다는 느릴 때 (예: 130 bpm).
• 특징: MTR을 넘지 않으려고 기계가 V-Pace를 뒤로 자꾸 미룸. 결과적으로 AS-VP 간격이 점점 길어지다가(Lengthening), 결국 한 박자의 VP가 빠지고(Dropped beat), 군집성 박동(뛰다 쉬다)을 보임.
• 임상 의미: 정상적인 생리적 보호 반응.

③ 2:1 Block (2:1 차단) - "TARP 제한에 걸린 상태"

• 조건: 환자의 심방 속도가 TARP 제한보다도 더 빠를 때 (예: 160 bpm).
• 특징: 심방 신호가 너무 빨리 들어와서 하나는 정상 감지(AS)되지만, 그다음 신호는 PVARP 불응기에 빠져 무시됨(AR). 마커 상 AS - AR - AS - AR 패턴이 교대됨.
• 결과: 심실 박동수가 갑자기 정확히 절반으로 뚝 떨어져 환자가 어지러움을 느낌 (Hitting a brick wall).

④ Mode Switch (AMS, 자동 모드 전환) - "비상 탈출구"

• 조건: 심방세동(AF) 등으로 심방 속도가 AMS 설정값(예: 170 bpm)을 넘을 때.
• 특징: 빠르고 불규칙한 심방 신호들을 기계가 쫓아가다 보면 심실이 MTR 근처에서 불규칙하게(Irregular) 뛰어 위험해짐. 기계가 모드를 DDD에서 DDI/VDI(비추적 모드)로 스위치(MS)함.
• 결과: 심방 신호 무시하고, 심실을 베이스 레이트(예: 60 bpm)로 아주 규칙적이고 편안하게(Regular) 띄워줌.



📝 실전 암기 팁 (1초 판독법)

• ECG가 빠르고 엄청 규칙적인가? ➔ PMT (해결: PVARP 연장)
• AS-VP 간격이 늘어나다 한 번씩 쉬는가? ➔ 벤케바흐 (MTR 초과)
• 마커에 AS-AR이 번갈아 찍히고 쿵-딱-쿵-딱 심박수가 반토막 났는가? ➔ 2:1 Block (TARP 초과)
• 처음에 MTR 근처에서 불규칙하게 막 뛰다가 ➔ 갑자기 느려지고 규칙적이게 변했는가? ➔ AMS 발동 (심방세동 추적 방어)

---

말씀하신 대로 PMT는 결국 기계가 심방의 신호(가짜 P파)를 추적해서 심실을 페이싱(VP)하며 만들어내는 빈맥이기 때문에, 기계에 설정된 안전장치인 MTR(최대 상한 속도)을 절대 초과할 수 없습니다.

그런데 여기서 CCDS 시험의 변별력을 가르는, 아주 재미있고 중요한 디테일이 하나 더 있습니다. PMT가 MTR보다 빠를 수는 없지만, MTR보다 '느리게' 뛸 수는 있습니다! 어떻게 이런 일이 가능한지 심장의 전기 루프를 통해 설명해 드릴게요.

💡 PMT의 실제 속도를 결정하는 공식

PMT가 한 바퀴(1 Cycle) 도는 데 걸리는 총 시간은 다음 두 가지의 합으로 결정됩니다.

• PMT 1주기 시간 = [역행성 VA 전도 시간] + [기계의 AV Delay 설정값]
  • 역행성 VA 전도 시간: 심실 페이싱(VP) 후 전기가 방실결절을 거꾸로 타고 심방(AS)까지 올라가는 데 걸리는 환자 본연의 생리적 시간
  • AV Delay: 기계가 AS를 감지한 후 심실(VP)을 쏘기 전까지 기다려주는 시간

이 'PMT 1주기 시간'이 기계의 'MTR 제한 시간'과 맞붙었을 때 두 가지 시나리오가 발생합니다.

시나리오 1: 루프가 MTR보다 빠를 때 (가장 흔한 PMT)

• 상황: 기계의 MTR은 120 bpm (500ms 간격)입니다. 환자의 역행성 VA 시간은 200ms, 기계의 AV Delay는 150ms입니다.
• 루프 계산: 200ms + 150ms = 350ms (약 171 bpm 속도)
• 결과: 전기가 350ms마다 미친 듯이 빨리 돕니다. 하지만 기계는 "안 돼! MTR 제한인 500ms가 지날 때까지 VP를 쏘지 마!"라고 브레이크(벤케바흐 반응)를 겁니다.
• 최종 PMT 속도: 브레이크에 걸려 정확히 120 bpm (MTR 속도)으로 뛰게 됩니다. 질문자님이 깨달으신 바로 그 상황입니다.

시나리오 2: 루프가 MTR보다 느릴 때 (숨겨진 함정)

• 상황: 기계의 MTR은 120 bpm (500ms 간격)입니다. 그런데 환자의 방실결절 상태가 안 좋아서 역행성 VA 시간이 300ms로 아주 느리고, 기계의 AV Delay를 250ms로 길게 설정해 두었습니다.
• 루프 계산: 300ms + 250ms = 550ms (약 109 bpm 속도)
• 결과: 루프 한 바퀴를 도는 데 550ms가 걸립니다. 기계의 MTR 제한인 500ms보다 이미 늦게 도착했으므로, 기계는 브레이크를 걸 필요 없이 들어오는 대로 바로 VP를 쏴줍니다.
• 최종 PMT 속도: MTR(120 bpm)에 도달하지 못하고 109 bpm이라는 애매한 속도로 도는 PMT가 발생합니다!

📝 요약하자면

• "PMT는 MTR보다 빠를 수 없다." ➔ 100% 참(True)입니다.
• "PMT는 무조건 정확히 MTR 속도로만 뛴다." ➔ 거짓(False)입니다. 역행성 전도 시간과 AV Delay의 합이 MTR 간격보다 길다면, MTR보다 느린 속도의 PMT도 얼마든지 발생할 수 있습니다.

---

근데, 기계입장에서 PMT와 벤케바흐를 어떻게 구분하지? 똑같이 AS-VP인데, MTR에 걸리는 상황에서 어떨때는 PVARP를 길게해버리고 어떨때는 AV delay를 조절해야 한다고 판단할까?

정말 날카롭고 본질적인 질문입니다! 심박동기의 타이밍 사이클을 깊이 있게 이해하고 계시다는 증거네요.

결론부터 말씀드리면, 기계는 처음에는 두 상황(정상적인 동빈맥 vs PMT)을 절대 구분하지 못합니다. 기계의 눈(센서)에는 둘 다 똑같이 "MTR 속도로 들어오는 빠른 AS 신호"일 뿐이니까요.

하지만 기계는 이 두 가지를 구분하고 처리하기 위해 수동적인 타이밍 규칙(벤케바흐)과 능동적인 탐정 알고리즘(PMT 개입)이라는 완전히 다른 두 가지 방식을 사용합니다. 기계의 입장에서 어떻게 일이 처리되는지 생생하게 비교해 드릴게요.

1. 벤케바흐(Wenckebach) : 기계가 의도한 것이 아닌 "자연스러운 물리적 결과"

기계는 "지금부터 벤케바흐를 해야지!"라고 판단하고 AV Delay를 늘리는 것이 아닙니다. 벤케바흐는 기계가 설정된 안전 규칙(MTR)을 지키려다 보니 어쩔 수 없이 발생하는 수학적인 결과입니다.

• 상황: 환자가 운동을 해서 심방(AS)이 130bpm으로 뛰고, 기계의 MTR은 120bpm으로 설정되어 있습니다.
• 기계의 생각: "어? AS가 들어와서 AV Delay만큼 기다렸다가 V-Pace를 쏘려고 봤더니, 이전 V-Pace를 쏜 지 얼마 안 지나서 아직 MTR 제한 시간(500ms)이 안 끝났네? 안돼, V-Pace 멈춰! MTR 시간이 다 끝날 때까지 쏘지 말고 기다려!"
• 결과 (AS-VP 연장): 기계가 MTR 제한이 풀릴 때까지 V-Pace를 들고(지연시키고) 기다립니다. 이로 인해 겉보기에는 AV Delay가 늘어난 것처럼 보이는 것입니다.
• 결과 (박동 누락): V-Pace가 계속 뒤로 밀리다 보면, V-Pace 직후에 켜지는 불응기(PVARP)도 뒤로 밀립니다. 결국 다음번 AS가 이 밀려난 PVARP 안으로 쏙 들어가 버려서 기계가 신호를 무시하게 되고(AR), 한 박자가 쉬게 되는 벤케바흐 패턴이 완성됩니다.

요약: 벤케바흐는 기계가 "판단"한 것이 아니라, 심실을 너무 빨리 뛰게 하지 않으려는 'MTR 락(Lock)'에 걸려 발생한 수동적인 지연 현상입니다.

2. PMT (무한 루프 빈맥) : 기계의 "합리적 의심"과 "능동적 테스트"

반면 PMT는 역행성 전도로 인해 발생하는 비정상적인 무한 루프입니다. 이 루프는 정확히 기계의 한계 속도인 MTR로 뱅글뱅글 돕니다. 기계는 이를 구분하기 위해 PMT 종료 알고리즘(PMT Intervention/Termination Algorithm)이라는 특수 기능을 가동합니다.

단계 1: 의심하기 (Suspicion)

기계는 MTR 속도로 뛰는 모든 AS-VP를 무조건 PMT라고 단정하지 않습니다. 환자가 진짜 전력 질주를 하고 있을 수도 있으니까요.

• 기계의 기준: "MTR(최대 상한 속도)과 정확히 똑같은 속도로 AS-VP가 연속으로 8번(또는 16번, 기기마다 다름) 이상 발생하면, 이건 운동이 아니라 PMT 루프일 확률이 높다!"라고 의심을 시작합니다.

단계 2: 찔러보기 테스트 (Intervention & Discrimination)

의심이 시작되면, 기계는 이것이 진짜 환자의 동빈맥(Sinus Tachycardia)인지, 아니면 역행성 PMT인지 확인하기 위해 다음 박동의 V-Pace 타이밍(AV Delay)을 기습적으로 50ms 정도 훅 늘리거나 줄여봅니다.

• 만약 정상적인 운동(동빈맥)이라면?
• 심방(P파)은 심실이 어떻게 뛰든 자기만의 속도(SA Node)로 뜁니다. 따라서 기계가 V-Pace를 늦게 쏘더라도, 다음번 P파(AS)는 원래 오기로 한 시간에 정상적으로 들어옵니다. (V-A 간격이 변함) ➔ "아, 환자가 운동 중이구나! 추적 계속해!" (벤케바흐나 MTR 추적 유지)
• 만약 PMT(역행성 전도)라면?
• P파는 V-Pace가 심장을 때려야만 거꾸로 튕겨 올라옵니다. 따라서 기계가 V-Pace를 50ms 늦게 쏘면, 튕겨 올라오는 P파(AS)도 정확히 50ms 늦게 들어옵니다. (V-A 간격이 항상 일정함) ➔ "잡았다! 내가 늦게 쏘니까 너도 늦게 오네? 이거 100% 역행성 PMT 루프다!"

단계 3: 루프 끊기 (Termination)

기계가 PMT임을 확신하게 되면, 다음번 단 한 박동에 대해서만 PVARP를 400ms 이상으로 길게 늘려버립니다. 거꾸로 튕겨 올라온 가짜 P파가 이 늘어난 불응기(PVARP)라는 방패에 부딪혀 차단(AR)되고, 루프는 즉시 종료됩니다.

💡 핵심 비교 요약

구분	Pacemaker Wenckebach (벤케바흐)	PMT Termination (PMT 종료)
작동 원리	수동적 지연 (Passive Delay)	능동적 감시 및 개입 (Active Intervention)
왜 발생하는가?	V-Pace가 MTR 제한 속도를 넘지 못하도록 막혀서 어쩔 수 없이 V-Pace가 뒤로 밀림.	MTR 속도의 박동이 '특정 횟수 이상 연속'되어 기계가 특수 알고리즘을 발동함.
기계의 판단	"MTR보다 빨리 쏠 수 없으니 기다렸다 쏴야지."	"이거 이상하게 일정한데? 타이밍을 바꿔서 진짜 P파인지 테스트해 봐야겠다."

즉, 기계는 똑같은 AS-VP 패턴을 보더라도, MTR 락(Lock)에 부딪혀 물리적으로 밀리느냐(벤케바흐), 아니면 연속된 패턴을 인지하고 특수 알고리즘을 켜서 타이밍을 흔들어 본 뒤 PVARP 방패를 치느냐(PMT)의 차이로 두 가지 상황을 완벽하게 다르게 처리합니다.
