[CCDS EXAM] 개념정리 Cathode anode

🔹 Anode 👉 애노드 라고 하면 가장 자연스러워.

📖 표기: anode
🔊 발음 (미국식):

애노우드 /ˈæn.oʊd/

🔹 Cathode 👉 애노드 라고 하면 가장 자연스러워.

📖 표기: cathode
🔊 발음 (미국식):

캐쏘우드 /ˈkæθ.oʊd/

🎤 Cathode / Anode 개념

1️⃣ 기본 정의 (전기 물리학)

용어의미

Cathode (-)	전류가 나오는 쪽
Anode (+)	전류가 들어가는 쪽

⚠️ Device pacing에서는 cathode가 보통 자극을 일으키는 전극

2️⃣ 왜 cathode에서 자극이 잘 생기나?

전류가 cathode에서 나가면서
주변 조직에 음전위 변화(탈분극)를 일으킨다.

→ sodium channel 활성
→ action potential 발생

그래서 pacing은 기본적으로 👉 cathodal stimulation

🎤 Anodal Stimulation이 생기면 안 좋은가?

1️⃣ 기본 원칙

Pacing은 원래 👉 cathode에서만 capture 되도록 설계돼 있어.

왜냐면

• 자극 위치가 명확하고
• threshold 예측 가능하고
• 에너지 소모 계산이 가능하기 때문

2️⃣ 그런데 anodal capture가 생기면?

🔹 ① 예기치 않은 capture 위치

예:

• LV pacing하려 했는데
• RV coil에서 같이 capture

→ 의도치 않은 심실 동시 자극 → QRS morphology 변화

---

🔹 ② Threshold 계산 혼란

Cathodal threshold와 Anodal threshold는 다르다.

Anodal capture가 생기면:

• 실제 threshold보다 낮게 측정될 수 있음
• output 줄였다가 capture loss 생길 수 있음

🔹 ③ 에너지 소모 증가

두 군데에서 capture 되면

→ 더 많은 myocardium depolarization → battery drain 증가 가능

🔹 ④ CRT에서 문제

BiV pacing에서

• 정확한 LV lateral wall capture가 중요한데
• RV coil에서 같이 capture되면

→ resynchronization 효과 감소 가능

3️⃣ 언제 더 잘 생기나?

• Extended bipolar configuration
• Anode 면적이 작은 경우
• High output 설정
• Integrated ICD lead 사용 시 특정 세팅

🔹 Unipolar lead

• 리드 끝에 cathode (tip electrode) 하나만 있음
• Anode는 device can (generator body)

Tip → (-)
Can → (+)

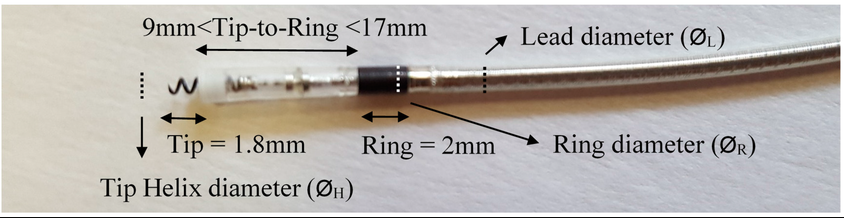

🔹 Bipolar lead

리드 끝에 두 개 전극이 있음:

• Tip electrode = cathode (-)
• Ring electrode = anode (+)

Tip → (-)
Ring → (+)

RV lead는? 대부분 bipolar 구조

• Tip = cathode
• Ring = anode

ICD lead는 조금 다름.

Extended Bipolar Configuration 뜻

1️⃣ 기본

🔹 True bipolar (standard bipolar)

전류가 Tip (–) → Ring (+) 같은 리드 안에서만 흐름.

즉, 회로가 짧고 국소적(local circuit).

🔹 Unipolar

Tip (–) → Device can (+)  회로가 넓게 퍼짐 (large circuit).

2️⃣ 그럼 Extended bipolar는?

👉 한 리드의 tip과 다른 구조물(다른 리드의 coil 또는 can)을 anode로 사용하는 방식

즉, Tip (–) → RV coil (+) 또는 Tip (–) → Can (+)

처럼  “원래 ring이 아닌 다른 큰 전극을 return path로 쓰는 것”

3️⃣ 왜 쓰냐?

BiV pacing에서

LV lead가 unipolar이면 return path가 필요함.이때 RV coil을 anode로 쓰는 경우가 있음.

이게 바로 👉 extended bipolar configuration



🎤 BiV pacing에서 전류 흐름

📍 상황 설정

• LV lead = unipolar
• RV lead 존재
• Device can 존재
• BiV pacing 중
• Extended bipolar configuration

1️⃣ LV unipolar pacing 먼저 생각해보자

Unipolar는 항상: Tip (–) → Can (+)

전류가 심근을 통해 device body로 돌아간다. 회로가 넓다.

---

2️⃣ 그런데 extended bipolar로 설정하면?

LV tip을 cathode로 쓰고 RV coil을 anode로 쓰는 경우가 있다.

즉, LV tip (–) → 심근 → RV coil (+)

3️⃣ 머릿속에 이렇게 그려봐

좌심실 벽에 LV tip이 박혀 있음. 우심실 안에는 RV coil이 있음.

전류는:

1️⃣ LV tip에서 나와
2️⃣ 심근을 통과해
3️⃣ RV coil로 모여서
4️⃣ 다시 generator로 돌아간다.

이게 확장된 회로.

4️⃣ 왜 anodal stimulation이 생기나?

RV coil은 원래 return path(+)인데 만약 그 면적이 작으면

👉 current density ↑ 👉 RV 쪽에서도 탈분극 발생 가능

즉,

LV를 자극하려 했는데 RV도 같이 capture 될 수 있다. 이게 anodal stimulation.

---

5️⃣ 왜 coil이 클수록 안전하냐?

Current density 공식:



​

Area ↑ → current density ↓  → 탈분극 임계치 도달 어려움 → anodal capture 덜 생김





🔥 시험에서 묻는 포인트

1. Extended bipolar = coil이 anode가 된다
2. Anode 면적이 클수록 안전
3. Integrated ICD lead는 coil 면적이 매우 크다

왜 extended bipolar를 쓰나?

LV tip(–) → RV coil(+) 구조에서는 이론적으로 anodal stimulation 위험이 있어.

그런데도 쓰는 이유는 크게 세 가지야.

🔹 ① LV lead가 원래 unipolar인 경우가 많음

과거(그리고 일부 현재도) LV lead는 unipolar design이 많았어. 즉:

• LV tip만 있고
• LV ring이 없음

그러면 return path가 필요해. 그래서: 👉 RV coil 또는 can을 anode로 사용 → extended bipolar 형성

🔹 ② Phrenic nerve stimulation 줄이기 위해

LV pacing의 가장 흔한 문제: 👉 phrenic nerve capture

Unipolar LV → Can 회로는 전기장이 넓게 퍼짐.

Extended bipolar (LV tip → RV coil)는 회로가 상대적으로 더 “집중”됨. → phrenic stimulation 줄어들 수 있음.

🔹 ③ Noise / oversensing 줄이기

Unipolar 회로는:

• 외부 EMI 영향 받기 쉬움
• far-field sensing 증가

Extended bipolar는 return electrode가 심장 내부(RV coil)

→ 회로가 더 국소화 → sensing 안정성 ↑

🎤 2️⃣ 그럼 LV를 애초에 bipolar로 하면 되지 않나?

맞아. 요즘은 대부분 LV bipolar lead 사용함. 그럼 왜 문제에서 이런 얘기가 나오냐?

🔥 현실적인 이유

1️⃣ 옛날 CRT 시스템

초기 CRT는 LV unipolar가 흔했음. CCDS는 여전히 그 구조를 시험에 낸다.

2️⃣ 일부 CS branch anatomy 문제

Coronary sinus branch가 작거나 ring electrode positioning이 애매하면

→ bipolar capture가 불안정할 수 있음 그래서 extended bipolar를 선택하기도 함.

3️⃣ ICD 시스템에서 coil을 활용

Integrated ICD lead가 있는 경우 RV coil 면적이 매우 큼.

→ anodal capture 가능성 낮음 → 안전하게 extended bipolar 사용 가능

🎯 3️⃣ 그럼 실제 임상에서는?

요즘은:

✔ LV quadripolar lead 사용
✔ true bipolar LV pacing 가능
✔ vector 선택 다양
✔ phrenic 회피 쉬움  그래서 extended bipolar를 꼭 써야 하는 상황은 예전보다 줄었어.

🔥 핵심 정리

Extended bipolar를 쓰는 이유:

1. LV lead가 unipolar인 경우
2. Phrenic nerve stimulation 감소 목적
3. Noise/EMI 감소
4. 특정 capture vector 최적화

하지만

👉 Anode 면적이 충분히 크지 않으면
👉 anodal stimulation 위험 존재

그래서 문제에서 “면적”을 묻는 거야.

---

🧠 한 줄 결론

Extended bipolar는 “필요에 의해” 쓰지만,
anode 면적이 충분히 커야 안전하다.
